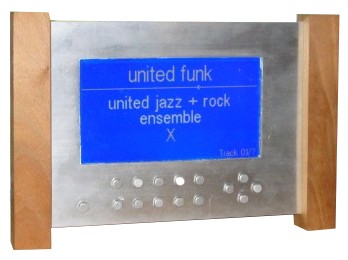

Bau eines MP3-Players mit Grafik-LCD
mit VIA ME6000 Mini-ITX Board unter Linux
Im Folgenden wird der Bau eines MP3-Players mittels Mini-ITX Mainboard, Linux als Betriebsystem und einem grafischen LCD beschrieben.
NEWS: Die Software hat nach einer umfangreichen Überarbeitung Version 0.2 beta erreicht.
NEWS: Der Bastelitis-Newsletter informiert über updates auf der Bastelitis-Seite.
Außerdem: Scrollrad per USB anschließen. Super-einfach und ohne speziellen Treiber.
Der MP3-Player besteht aus folgenden Komponenten:
Hardware
- Einem lüfterlosen VIA ME6000 Mini-ITX Mainboard
- einem selbstgebauten Gehäuse
- einem blauen 240x128 Pixel Grafik-LCD als Benutzerschnittstelle
- 15 Tasten am Gehäuse für Benutzereingaben (Titelauswahl etc.)
- einem Linux Betriebsystem (basierend auf SuSE 9.3) welches jedoch stark an die speziellen Bedürfnisse eines MP3-Players angepasst wurde.
- Einer selbstgeschriebenen Player-Software inclusive Lirc-Schnittstelle für die Fernbedienung
Die Einzelteile meines Players kosten unter 400 Euro und setzen sich hauptsächlich aus den folgenden Positionen zusammen:
- VIA EPIA Mainboard + RAM + Festplatte: ab 200 Euro
- ATX Netzteil: ab 1 Euro bei 3-2-1 oder ca. 60 Euro für ein kleines lüfterloses
- LCD: ca. 100 Euro
- Gehäuse: Je nach Anspruch, zwischen 0 und 1000 Euro (mein Gehäuse hat ca. 15 Euro für die Aluminiumplatten plus viel Arbeitszeit gekostet).
